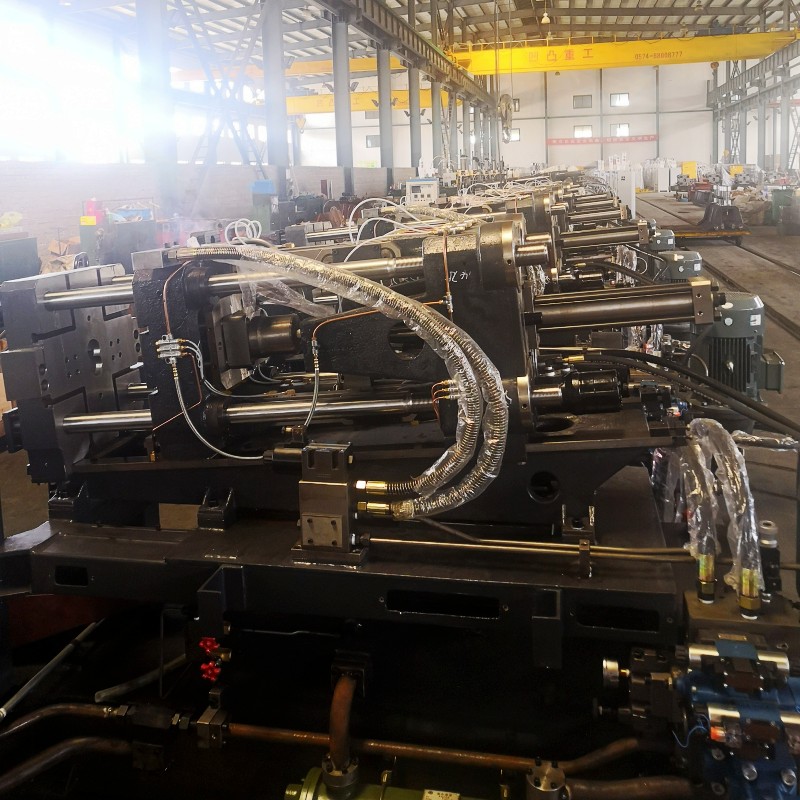

Зажимной узел

Зажимной узел состоит из форм для литья под давлением, масляных цилиндров, четырех стяжек, коленчатого механизма и т. д.

Действие подвижной плиты осуществляется штоком поршня, который может приводить в движение рычажно-рычажный механизм.

Четыре стяжки изготовлены из высококачественной легированной стали, поверхность которых обработана закалкой и отпуском с покрытием из твердого хрома, поэтому они имеют очень долгий срок службы.

Блок впрыска

Узел впрыска машины для литья под давлением с горячей камерой, включая кронштейн для впрыска, цилиндр для впрыска масла, гидравлический цилиндр, шток для впрыска, плунжер для впрыска, плунжерные кольца, камеру впрыска, струйную трубу и распылительную насадку.

Блок выброса

Основными узлами выталкивателя машины являются гидравлический выталкиватель и выталкивающий стержень. Автоматическая машина для литья под давлением с горячей камерой 66T оснащена гидравлическим выталкивателем с силой выталкивания 50 кН. Различные типы выталкивающих стержней могут быть установлены в соответствии с фактическими потребностями.

Оттолкнуть блок

Машина для литья под давлением с отталкивающим устройством автоматически. Расстояние отталкивания зависит от времени отталкивания, которое можно установить в человеко-машинном интерфейсе.

Опрыскивание форм для литья под давлением смазкой

Эта машина для литья под давлением должна использовать водорастворимую смазку для своих форм для литья под давлением. Распылитель автоматически. Как правило, опрыскивайте форму для литья под давлением каждые две операции литья под давлением. Интервал опрыскивания можно установить в диалоговом окне «человек-компьютер» в соответствии с требованиями пользователя. Положение распыления регулируется смазочно-распылительным устройством. Объем распыления можно установить в диалоговом окне человек-компьютер.

Плавильная печь

Машина включает в себя 3 комплекта плавильного агрегата, которые представляют собой полностью автоматическую печь для сжигания, электрическую печь. Пользователи и газовая печь. Вы можете выбрать один тип плавильного агрегата по своему усмотрению. Для электрической печи с внутренним нагревом, если печь с внутренним нагревом используется впервые, первая печь должна быть заполнена расплавленным жидким сплавом в пустом тигле.

Элемент Unit HTJ130 Зажим Фроче kN 1300 Ход движущегося стола mm 350 Пространство между стяжкой (HxV) mm 430×430 Высота штампа (мин./макс.) mm 250/500 Сила впрыска kN 100 Инъекционный ход mm 148 Положение инъекции mm 0,-80 Выталкивающая сила KN 90 Извлечение инсульта mm 85 Диаметр дробовой гильзы mm 60 Макс. Зона проекции литья cm 395 Рабочее давление лопастного насоса MPa 12 Мощность двигателя kW 11 Дозировка жидкого металла на выстрел (Zn) kg 2.5 Эффективный объем тигля (Zn) kg 350 Расход топлива горелкой kg/h 1.5~7 Емкость масляного бака L 450 Вес машины kg 5500 Размеры машины (ДхШхВ) mm 5200x1600x2300

«
